产品名称:
CLSG单作用大吨位千斤顶
产品编号:
JSTL906


    具 体 介 绍

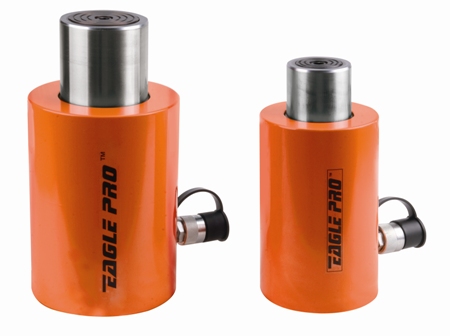

CLSG单作用大吨位千斤顶
大吨位液压缸具有独特支撑设计,可承受油缸能力 10 %的侧向负载,而油缸无损坏。单作用,负载回缩。
1、适用于大吨位的顶升场合。
2、单作用,重力复位。
3、镀铬活塞杆抗腐蚀及耐磨损。
4、标准的安装孔设于底部。
5、缸内表面特殊工艺处理保证更耐久的使用
6、NPTF干密封螺纹设计并配备高性能快速接头。
7、特殊工艺处理的烤膝表面提供更强抗腐蚀能力。


承载能力
@700barton
kN
行程
mm
型号
有效面积(cm2)
液压油
容量(cm3)
本体高度
A(mm)
重量
kg
50(539)
50
CLSG-502
77.0
385
162
17
100
CLSG-504
770
212
20
150
CLSG-506
1155
262
23
200
CLSG-508
1540
312
27
250
CLSG-5010
1924
362
31
300
CLSG-5012
2309
412
34
100(929)
50
CLSG-1002
132.7
664
182
19
100
CLSG-1004
1327
232
29
150
CLSG-1004
1991
282
40
200
CLSG-1004
2655
332
50
250
CLSG-1004
3318
382
61
300
CLSG-1004
3982
432
71
150(1390)
50
CLSG-1004
198.6
993
196
39
100
CLSG-1004
1986
246
52
150
CLSG-1004
2978
196
65
200
CLSG-1004
3971
346
78
250
CLSG-1004
4964
396
92
300
CLSG-1004
5957
446
105
200(1861)
50
CLSG-1004
265.9
1330
216
55
150
CLSG-1004
3989
316
91
300
CLSG-1004
7977
466
146
250(2565)
50
CLSG-1004
366.4
1823
235
89
150
CLSG-1004
5497
335
136
300
CLSG-1004
10993
485
207
300(3193)
50
CLSG-1004
456.2
2281
312
184
150
CLSG-1004
6843
412
232
300
CLSG-1004
13685
562
303
400(3919)
50
CLSG-1004
559.9
2800
375
270
150
CLSG-1004
8399
475
330
300
CLSG-1004
16797
625
421
500(5114)
50
CLSG-1004
730.6
3653
419
401
150
CLSG-1004
10959
519
480
300
CLSG-1004
21918
669
599
600(5987)
50
CLSG-1004
855.3
4276
429
474
150
CLSG-1004
12829
529
565
300
CLSG-1004
25659
679
701
800(8234)
50
CLSG-1004
1176.3
5881
474
741
150
CLSG-1004
17644
574
868
300
CLSG-1004
35288
724
1058
1000(10260)
50
CLSG-1004
1465.7
7329
564
1062
150
CLSG-1004
21986
664
1213
300
CLSG-1004
43972
814
1439




使用方法
1、 使用前必须检查各部是否正常。
2、 使用时应严格遵守主要参数中的规定,切忌超高超载,否则当起重高度或起重吨位超过规定时,油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时,需先向泵中加入应为经充分过滤后的N33#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中,合理选择千斤顶的着力点,底面要垫平,同时要考虑到地面软硬条件,是否要衬垫坚韧的木材,放置是否平稳,以免负重下陷或倾斜。
6、千斤顶将重物顶升后,应及时用支撑物将重物支撑牢固,禁止将千斤顶作为支撑物使用。如需长时间支撑重物请选用 CLL自锁式千斤顶
7、如需几只千斤顶同时起重时,除应正确安放千斤顶外,应使用多顶分流阀,且每台千斤顶的负荷应均衡,注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况,防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。欲使活塞杆下降,将手动油泵手轮按逆时针方向微微旋松,油缸卸荷,活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、本千斤顶系弹簧复位结构,起重完后,即可快速取出,但不可用连接的软管来拉动千斤顶。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱,腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养
四、注意事项
1、使用时如出现空打现象,可先放松泵体上的放油螺钉,将泵体垂直起来头向下空打几下,然后旋紧放油螺钉,即可继续使用。
2、使用时,不得加偏载或超载,以免千斤顶破坏发生危险。 在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件。
3、本机是用油为介质,必须做好油及本机具的保养工作,以免淤塞或漏油,影响使用效果。
4、新的或久置的油压千斤顶,因油缸内存有较多空气,开始使用时,活塞杆可能出现微小的突跳现象,可将油压千斤顶空载往复运动2-3次,以排除腔内的空气。长期闲置的千斤顶,由于密封件长期不工作而造成密封件的硬化,从而影响油压千斤顶的使用寿命,所以油压千斤顶在不用时,每月要将油压千斤顶空载往复运动2-3次。
5、高压油管出厂时经过105Mpa(1050Kgf/cm2)试验。但由于胶管容易老化,故用户需经常检查,一般为六个月,频繁用者为三个月。检查时用87.5Mpa(875Kgf/cm2)试压,如有爆破、凸起,渗漏等现象则不能使用。
6、操作时应严格遵守技术规范,用户要根据使用情况定期检查和保养。
