一、 RRH系列空心千斤顶:本顶不但具有普通千斤顶的一切功能，而且具有拉伸功能，并供钢缆、电缆、轴类通过使用。
结构图如下：

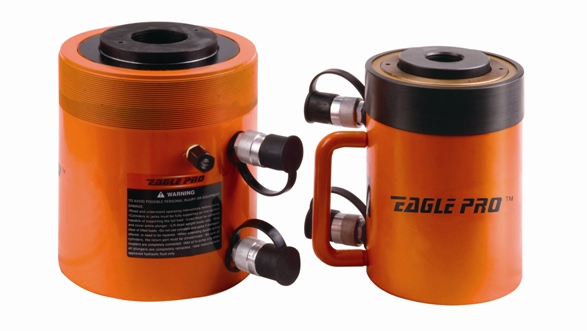

二、RRH双作用空心柱塞千斤顶（双动式空心千斤顶）
如要求空心顶行程较短，请选用RCH 单作用空心千斤顶
可以根据客户要求定做
|
型 号 |
承载能力T |
行程B-A
mm |
本体高度Amm |
伸展高度Bmm |
外径mm |
中心孔径mm |
重量Kg |
|
RRH-307 |
30 |
178 |
330 |
508 |
114 |
33.3 |
22 |
|
RRH-3010 |
257 |
432 |
689 |
114 |
33.3 |
27 |
|
RRH-603 |
60 |
89 |
248 |
337 |
159 |
53.8 |
28 |
|
RRH-606 |
165 |
324 |
489 |
159 |
53.8 |
35 |
|
RRH-6010 |
257 |
438 |
695 |
159 |
53.8 |
46 |
|
RRH-1001 |
100 |
38 |
165 |
203 |
213 |
79.2 |
39 |
|
RRH-1003 |
76 |
254 |
330 |
213 |
79.2 |
61 |
|
RRH-1006 |
152 |
342 |
495 |
213 |
79.2 |
79 |
|
RRH-10010 |
257 |
460 |
718 |
213 |
79.2 |
107 |
|
RRH-1508 |
150 |
203 |
349 |
552 |
248 |
79.5 |
111 |
表中参数可能因为改良而变更，恕不另行通知。
三、使用方法
1、 使用前必须检查各部是否正常。
2、 使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N33#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中，合理选择千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将千斤顶作为支撑物使用。如需长时间支撑重物请选用 CLL自锁式千斤顶
7、如需几只千斤顶同时起重时，除应正确安放千斤顶外，应使用多顶分流阀，且每台千斤顶的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、本千斤顶系弹簧复位结构，起重完后，即可快速取出，但不可用连接的软管来拉动千斤顶。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养
四、注意事项
1、使用时如出现空打现象，可先放松泵体上的放油螺钉，将泵体垂直起来头向下空打几下，然后旋紧放油螺钉，即可继续使用。
2、使用时，不得加偏载或超载，以免千斤顶破坏发生危险。 在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
3、本机是用油为介质，必须做好油及本机具的保养工作，以免淤塞或漏油，影响使用效果。
4、新的或久置的油压千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将油压千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响油压千斤顶的使用寿命，所以油压千斤顶在不用时，每月要将油压千斤顶空载往复运动2-3次。
5、高压油管出厂时经过105Mpa（1050Kgf/cm2）试验。但由于胶管容易老化，故用户需经常检查，一般为六个月，频繁用者为三个月。检查时用87.5Mpa（875Kgf/cm2）试压，如有爆破、凸起，渗漏等现象则不能使用。
6、操作时应严格遵守技术规范，用户要根据使用情况定期检查和保养。
|
